俯臥位立體定向乳房檢查

活組織檢查用于移動和研究可疑組織，當插入和控制活檢針時，要求同時使用和監測實時超聲波、X光、CT或核磁共振成像。活檢過程的簡化和自動化可以既減少操作失誤、改善病人護理，特別是在情緒艱難的癌癥篩選期間。為了實現活檢程序的自動化，安裝一個超小型測力傳感器在活檢注射器和控制臂上，監測插入力。

詳細介紹

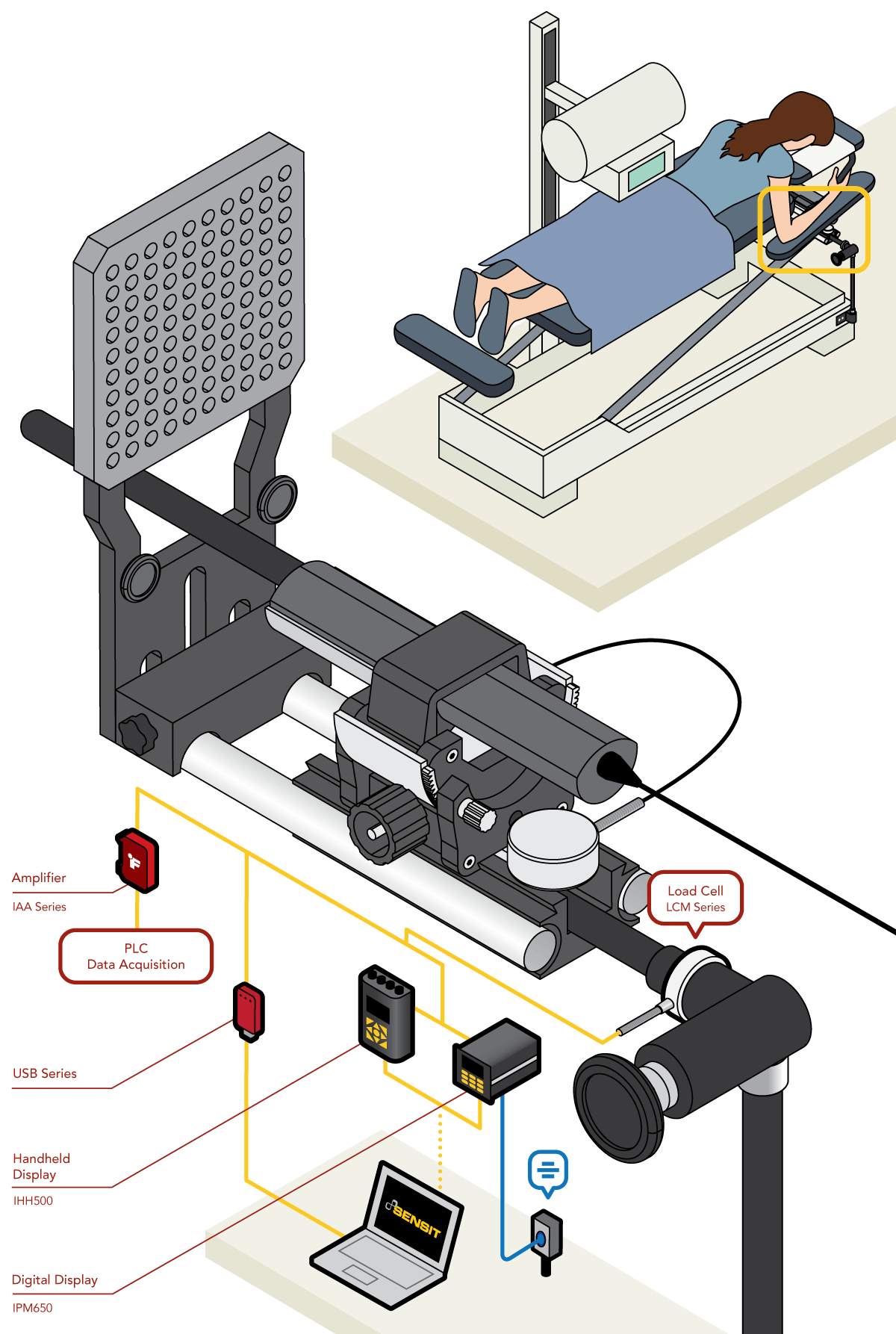

1、在活檢注射器和控制臂之間的直線插入LCM 系列微型軸向拉壓力傳感器。

2、然后通過 IAA 系列信號放大器放大負載單元的輸出，輸入到控制系統 PLC。

3、操作者用計算機控制系統設置掃描位置，選擇活檢目標。

4、然后系統移動并執行活組織檢查，操作人員觀察以確保沒有故障發生。

5、測壓元件輸出也可以發送到操作員顯示器進行監視。

6、活檢針插入時，測壓元件向PLC 報告插入力，使自動系統控制進入力不太粗糙。

產品使用

FUTEK的超小型拉壓測力傳感器（LCM系列），搭配IAA系列放大器和SENSIT?測量測試軟件

	IHH500 便攜式應變測試測量?jī)x表		USB220 高分辨率數據采集模塊

	IPM650 嵌入式數字顯示儀表		IAA 系列應變放大器

	LCM 系列軸向拉壓力傳感器
