FUTEK LCM300 微型拉壓力傳感器

類型：微型
型號：LCM300
行業：線纜拉力測量、生物醫學研究測試

在線咨詢訂單采購

產品簡介

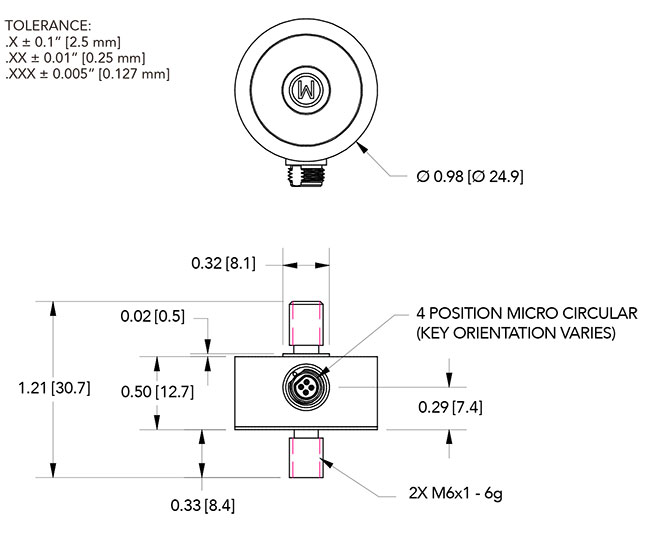

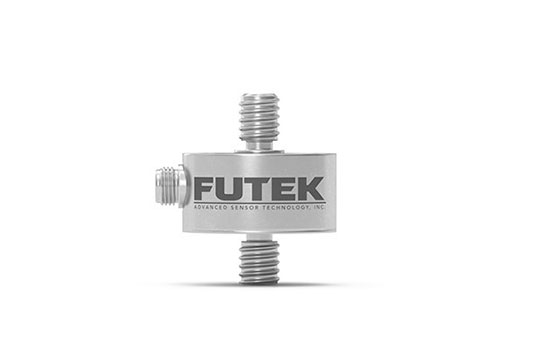

LCM300是一種多維微型稱重傳感器，可測量耐久性、壓力和內聯應用中的拉伸和壓縮載荷，這些應用需要一個占地面積小的高精度傳感器。它的容量范圍很廣，從50到1000磅（23到454千克）不等。還可以定制標準LCM300傳感器以滿足您的特定要求。 LCM300現在提供了一個集成連接器，使其完全達到IP67等級，具有高耐水性和臨時浸沒性。帶連接器的4位微型插座允許您輕松地從傳感器上取下電纜，就像從插座上取下插頭一樣。這一新功能可保護傳感器免受電纜損壞，因為您可以輕松更換有故障的電線，而且安裝過程也更容易，因為傳感器擰入夾具時沒有電纜可旋轉。此外，LCM300還提供了原始設計，其特點是采用10英尺（3米）長的28 AWG 4芯編織屏蔽電纜進行電纜連接。也可以修改此模型以適應OEM應用。FUTEK應要求在DFM/DFX階段提供應用和工程資源。

產品特征

最小安裝間隙 17-4 PH不銹鋼結構用于拉伸和壓縮利用金屬箔應變儀技術環境保護，IP67等級快速響應時間防水和戶外額定值

產品參數

量程	223,445,1112,2224,4448 N
非線性	±0.25% of RO
遲滯性	±0.25% of RO
不可重復性	±0.1% of RO
額定輸出	2 mV/V
激勵	15（VDC or VAC）
橋路電阻	740 Ohm nom
絕緣電阻	≥500 MOhm @ 50 VDC
電纜	4芯屏蔽電纜
重量	42.5 g
過載保護	150% of RO
材質	不銹鋼
防護等級	IP67
操作溫度	-50 to +93 ℃
補償溫度	15 to +72 ℃
溫度漂移零點	0.01% of RO/℃
溫度漂移范圍	0.036% of Load/℃
標定電壓	10 VDC
