發動機Dyno測試

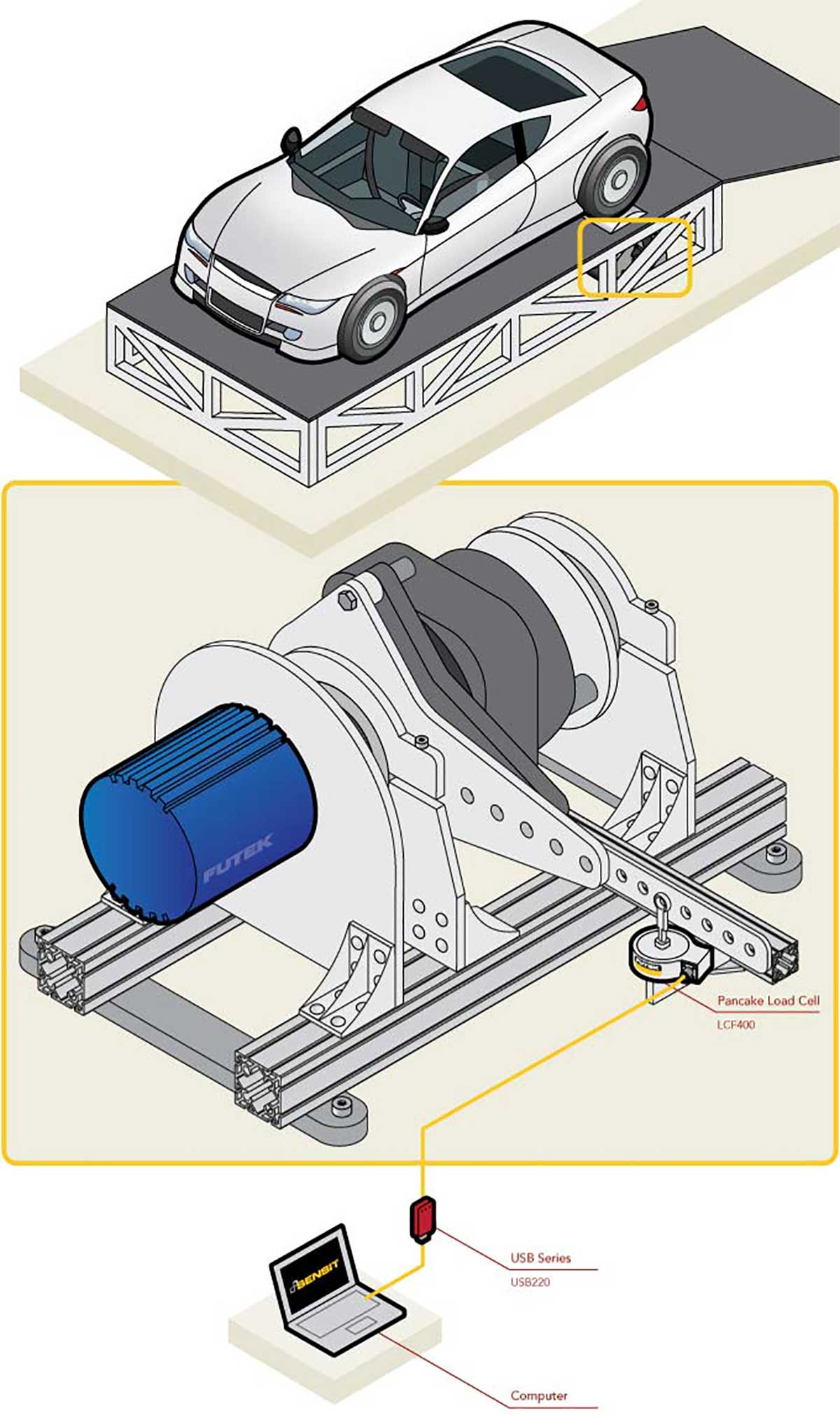

底盤 Dyno 測試（或汽車 Dyno）對發動機施加負載，然后由扭矩臂將裝載機吸收的扭矩傳輸?shù)截撦d力傳感器，該傳感器集成到能量吸收裝置中。但是，當現有發動機 Dyno 測試沒有集成扭矩測量時，可能很難對它進行改裝，因為拆除現有組件可能成本高昂或物理上不允許。此處提交的應用案例提供了替代解決方案，此安裝設置采用機械裝載夾具，帶扭矩臂，間接捕獲發動機扭矩，然后由力傳感器測量。LCF 系列力傳感器精確測量發動機 Dyno 扭矩臂施加的負載，并為信號調節器或數據采集系統提供 mV/V 電信號，然后工程師能夠分析發動機的功率傳輸并優化車輛性能。

詳細介紹

1、車輛固定在發動機 Dyno 上，所有支撐系統都安裝好，車輛啟動。

2、發電機裝載機制對車輛發動機施加負載，負載單元對扭矩臂施加的負載做出反應，由于 LCF 系列力傳感器對無關負載具有很強的抵抗力，因此可以抵消扭矩臂的非線性運動。

3、當車輛發動機運行時，F(xiàn)UTEK 的 LCF 系列力傳感器測量扭矩臂施加的負載。

4、這些測量信號直接發送到信號調理（過濾、放大、數字化）的配對儀器。根據信號調節器的選擇，操作員可以查看數字負載顯示儀表上的數據，或?qū)?shù)據直接傳輸?shù)?PC 或 PLC/DAQ 上，以便進行數據記錄、控制安全聯鎖或報警。
